공기압·부공기압 시험

사업개요

공기압, 부공기압 시험은 수밀시험에 비하여 시험 과정이 간단하여 소요 시간이 적고 결과를 바로 확인할 수 있는 점이 강점입니다.
또한 시험 차량과 컴퓨터만 있으면 시험이 가능하여 경제적입니다.
맨홀과 같은 경우엔 공기압 시험 진행시 파손 우려가 있어 부공기압 시험으로 적용합니다.

공기압시험

공기압시험은 관로에 물을 채울 수 없을 때 공기가압을 통해 관거의 경간 및 이음부의 수밀성을 검사하기 위한 시험이며, 맨홀의 경우는 파손의 우려가 있어 공기압시험에서 제외됩니다.
관거시험은 동일한 압력을 적용하여도 물과 공기의 특성 차이로 인해 수압시험과 결과가 다를 수 있으며 관거의 공극, 수분 함량 및 관 두께 등의 영향을 많이 받습니다.
수밀성이 확인된 관거시설도 공기압 시험을 적용할 시에는 일정한 공기의 손실이 불가피합니다.
따라서 중력식 하수관거에 저압공기시험시 관종별 특성에 따른 고유의 공기손실과 관의 파손부위 및 불량 이음부에 의한 공기손실을 구분하여야 합니다.

공기압시험 모식도

공기압 시험 진행 과정

시험 결과

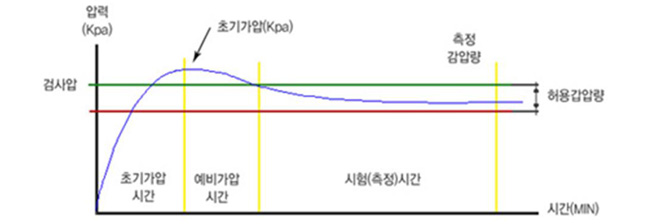

공기압 시험 합격

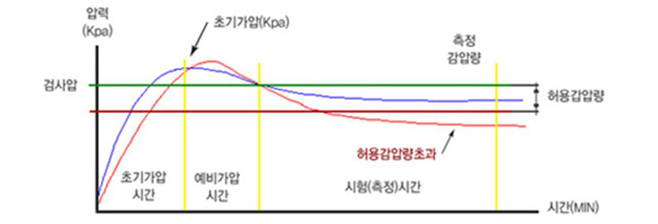

공기압 시험 불합격

공기압 시험 기준

국내 하수도 시공관리 요령의 공기압 기준 (독일 DIN기준) 및 미국 ASTM의 진공, 공기압 시험
현재 국내 관거 시설에는 환경관리공단의 하수도 관로 공기압시험(하수도 시공관리요령)과 맨홀에 대한 지공시험 적용

부공기압시험

부공기압시험은 신규 공사 및 보수 공사 후의 맨홀 검사 방법 중 하나로 가장 빠르고 정확합니다.
침입과 침루에 대한 검사 방법이며 즉각적으로 누수지점을 확인할 수 있어 신속하고 경제적입니다.
맨홀 내부에 진공형성 및 압력계를 통한 손실치를 모니터링하고 비눗물을 통하여 손쉽게 압력이 손실되는 위치를 확인할 수 있습니다.

부공기압 시험 진행 과정
